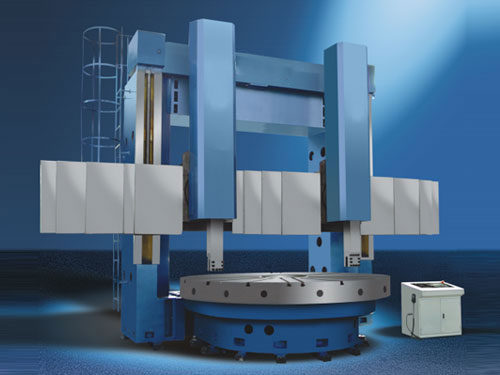

1、高剛性的龍門框架結構，大截面的立柱及橫梁，箱形結構，優化布筋，所有大件經有限元分析，確保受力狀況下的剛性。
2、工作臺采用恒流靜壓導軌，承載能力大，回轉精度高。
3、主傳動采用二檔或四檔機械變速，用戶可自由選配交流變頻、交流伺服或直流伺服電機。
4、可選配主軸編碼器以車削螺紋。
5、大直徑滾珠絲桿，配進口行星減速器輸出超大扭矩進給力。
6、橫梁鑲鋼導軌，液壓卸荷，X向也可選裝靜壓導軌，Z向可選裝滾滑復合導軌，以適用高定位精度要求工況。
7、獨立的大容量液壓站，可選配油冷機。
8、橫梁導軌不銹鋼伸縮防護，立刀架固定防護罩。
9、SIEMENS或FANUG數控系統。
10、可選裝直線光柵構成閉環控制。
11、用戶可自行選擇配置一個數控刀架、一個數控一個PLC控制刀架或兩個數控刀架。
12、可選裝刀庫。
13、可選裝機內對刀儀，可選配磨削主軸。
規格參數
參數名稱 | 單位 | CK5231E H/W | CK5240 H/W | CK5250 H/W |
最大車削直徑 | mm | 3150 | 4000 | 5000 |
工作臺直徑 | mm | 2830 | 3600 | 4500 |
最大工件高度H | mm | 2000/2500/3150 | 2500/3150/3800 | 2500/3150/4000 |
最大工件重量 | t | 25 | 32 | 32/50 |
右垂直刀架最大切削力 | kn | 35 | 40 | 40 |
左垂直刀架最大切削力 | kn | 30 | 35 | 35 |
總切削力 | kn | 63 | 63 | 63 |
工作臺最大扭矩 | kn.m | 100 | 125 | 125 |
工作臺轉速范圍 | r/min | 1.6-50 | 1.25-40 | 1.25-40 |
垂直刀架搬度極限 | 度° | ±30。 | ±30。 | ±30。 |
數控垂直刀架進給量級數 | 級Step | 無級stepless | 無級stepless | 無級stepless |
數控刀架進給量范圍 | mm/min | 0.1-500 | 0.1-500 | 0.1-500 |
普通刀架進給量范圍 | mm/min | 0.1-500 | 0.1-500 | 0.1-500 |
橫梁行程 | mm | 1600/2100/2750 | 2100/2750/3400 | 2100/2750/3600 |
橫梁移動速度 | mm/min | 350 | 350 | 350 |
右垂直刀架垂直行程 | mm | 1000/1250 | 1250/1400/1600 | 1600 |
右垂直刀架水平行程 | mm | 1840 | 2265 | 2765 |
左垂直刀架垂直行程 | mm | 1000/1250 | 1250/1400/1600 | 1600 |
左垂直刀架水平行程 | mm | 1840 | 2265 | 2765 |
普通刀架快移速度 | mm/min | 3000 | 3000 | 3000 |
數控刀架快移速度 | mm/min | 3000 | 3000 | 3000 |
刀桿截面尺寸（寬*高) | mm | 50*50 | 50*50 | 50*50 |
主電動機功率 | Kw | 75 | 75 | 90 |
數控系統 | FANUC/SIEMENS/廣數/華中數控 | |||
電子手輪 | 日本東測TOSOKU | |||
機床外形尺寸(長*寬*高) | cm | 678*525*525 | 1090*678*820 | 1296*678*821 |
機床重量 | t | 52 | 76 | 82 |
備注 | 1、主電機可選擇普通，變頻，直流或交流伺服 2、要配置主軸編碼器時主電機必須是變頻以上配置 3、技術參數中有多項選擇的排第一個的為標準配置 | |||
