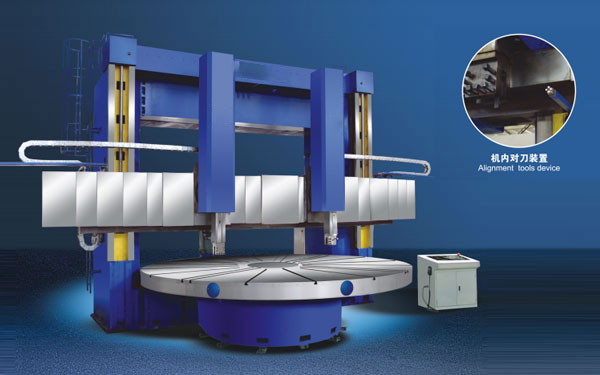

1、高剛性的龍門框架結構，大截面的立柱及橫梁，箱形結構，優化布筋，所有大件經有限元分析，確保受力狀況下的剛性。
2、CK5263依然采用整體龍門框架結構，CKQ5280采用工作臺底座與立柱分體結構，通過基本水平調整保證機床幾何精度。
3、熱對稱結構工作臺及底座，恒流靜壓工作臺導軌，外置大容量油箱，油溫恒溫控制以減少工作臺熱變形及工作穩定性。
4、主傳動采用二檔或四檔機械變速，用戶可自由選配交流變頻、交流伺服或直流伺服電機。
5、可選配主軸編碼器以車削螺紋。
6、多種規格工作臺承載供用戶選擇，方便用戶以最小的投入買到適合的機床。
7、標配對刀儀方便大型工件加工，可選配磨削主軸。
8、多種刀架截面及型式供用戶選擇。
規格參數
參數名稱 | 單位 | CK5263 H/W | CKQ5280 H/W |
最大車削直徑 | mm | 6300 | 8000 |
工作臺直徑 | mm | 5700 | 7000 |
最大工件高度H | mm | 2500/3150/4000 | 2500/3150/4000 |
最大工件重量 | t | 50/63 | 63/80/100 |
右垂直刀架最大切削力 | kn | 40/50 | 40/50 |
左垂直刀架最大切削力 | kn | 35/40 | 35/40 |
總切削力 | kn | 80/100 | 80/100 |
工作臺最大扭矩 | kn.m | 125 | 160/200 |
工作臺轉速范圍(2/4級) | r/min | 1.0-32 | 0.63-20 |
垂直刀架搬度極限 | 度° | ±30。 | ±30。 |
數控垂直刀架進給量級數 | 級Step | 無級stepless | 無級stepless |
數控刀架進給量范圍 | mm/min | 0.1-500 | 0.1-500 |
普通刀架進給量范圍 | mm/min | 0.1-500 | 0.1-500 |
橫梁行程 | mm | 2100/2750/3600 | 2100/2750/3600 |
橫梁移動速度 | mm/min | 350 | 350 |
右垂直刀架垂直行程 | mm | 1600 | 1600/2000 |
右垂直刀架水平行程 | mm | 3415 | 4265 |
左垂直刀架垂直行程 | mm | 1600 | 1600 |
左垂直刀架水平行程 | mm | 3415 | 4265 |
普通刀架快移速度 | mm/min | 3000 | 3000 |
數控刀架快移速度 | mm/min | 3000 | 3000 |
刀桿截面尺寸（寬*高) | mm | 50*50 | 50*50 |
主電動機功率 | Kw | 90/110 | 110/125 |
滑枕截面 | mm | 240*240/280*280 | 240*240/280*280 |
數控系統 | FANUC/SIEMENS/廣數/華中數控 | ||
電子手輪 | 日本東測TOSOKU | ||
機床外形尺寸(長*寬*高) | cm | 1496*750*821 | 1720*850*821 |
機床重量 | t | 125 | 180 |
備注 | 1、主電機可選擇普通，變頻，直流或交流伺服 2、技術參數中有多項選擇的排第一個的為標準配置 | ||
